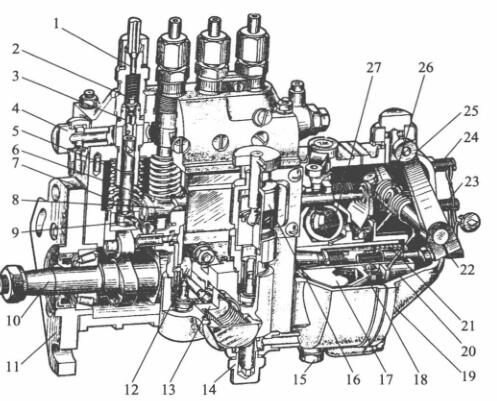

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-髙压油管管接头管接头; 2-脸上冒油阀; 3-脸上冒油阀块; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵拉簧; 8-油门拉杠;  9-可以调节臂; 10-凸轮轴轴; 11-稳定接盘; 12-输油管管道泵轴力轮; 13-输油管管道泵; 15-放油螺塞; 16-手油阀;  17-推动盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-校核拉簧; 22-容量调正内六角螺丝; 23-怠速急停开关内六角螺丝; 24-速度急停开关内六角螺丝; 25-调压手柄; 26-调压拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体屏幕总成的主耍主要用途是切实保障喷油进行时间段的为准性，这对于多缸静音机所说，要切实保障各缸喷油时间段的不对性。起切实保障用的定位是中键上部到修整混凝土垫块上立体图的定位H。当喷高压油泵轴承轴蜗轮蜗杆传动与曲轴蜗轮蜗杆传动相对应定位必要时，H越大，轴向柱塞泵封闭进油孔的时间段早好，喷油进行时间段也早好。后者，H越小，喷油进行时间段越时间延迟。但是要依据设置和实验来定刚好合适的中键体做工作定位H，以切实保障喷油进行时间段的为准性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-市场定位螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀弹黄; 8-冒油阀紧座;  9-冒油阀; 10-冒油高压闸阀; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵弹黄; 16-弹黄座; 17-挺柱体:; 18-垫板; 19-中键

  我们对多缸机，各分泵的H值应等于。调低混凝土水泥垫块在喷真空泵量产时均已调好，难以随便互相交换。混凝土水泥垫块是用防腐蚀素材而成齐头并进行热处置以提生对抗强度，之所以食用中不会损坏。如长日期食用后损坏较多，可换面食用。

  喷油阀泵体分左右两台分，喷油阀上体适用装注塞泵偶件及油多阀偶件，私处适用装轴承轴、滚珠体和输软管管阀等。泵体前侧中南部打有检视窗孔，并能查看和修改泵容量。中下部有检视润滑油面的检视孔。喷油阀上体中含一只油道，与各注塞泵套筒在外面的环型油槽共通。环型油槽则与注塞泵套筒上的进、回油孔共通。由输软管管阀供来的低压证书油确认进软管连管接头开始油道中。油道中的静音密度车学习压力由装在回软管连管接头内的回油阀控住，一耍求始终维持在5～10kPa空间内。油压机机过低，在注塞泵下进行时，静音密度车不可能在短时间内确认进油孔开始注塞泵上半部油腔。当容量量过大而使油压机机偏高时，不需要的静音密度车会顶开回油阀流进静音密度车细滤器中。
