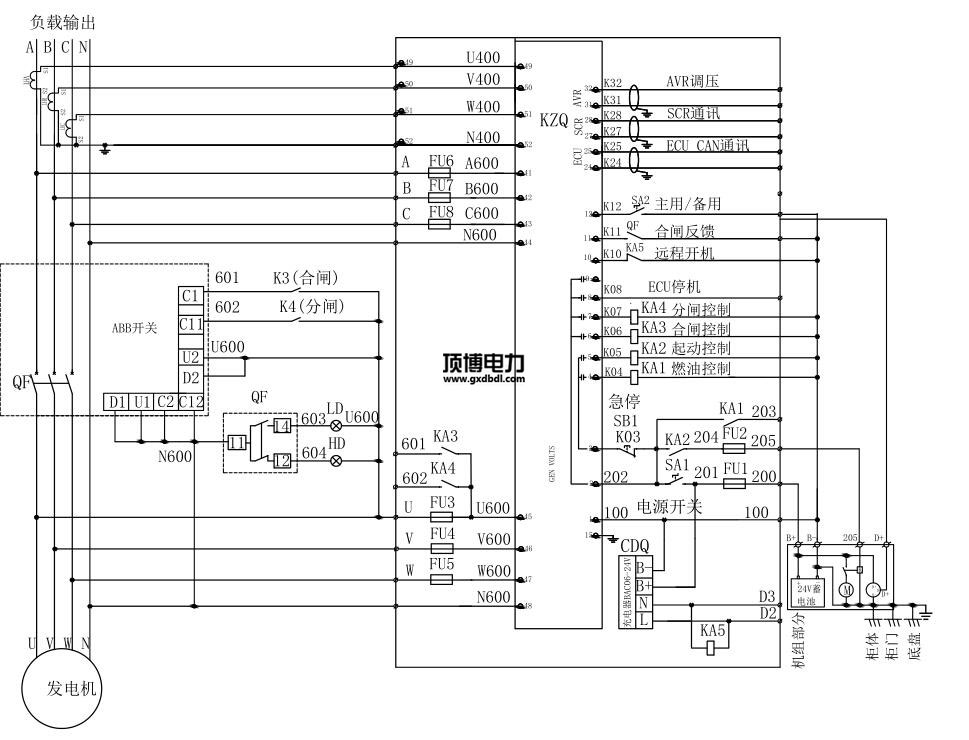

580KW静音生产发伺服马达并机柜层面电气设备图的工作原理：由快充器AC220V/DC24V，出具生产发伺服马达操纵器所需的模拟输出主机电源DC24V。生产发伺服马达运行后由KA5讨论220V正中间继设备的模拟输出有一个运行预警。静音生产发伺服马达操纵器采用预警管路把生产发伺服马达的交流电、输出功率，规律，转数等生产发伺服马达的几种参数值预警报告到操纵器，由操纵器看到消息。   当柴油机来发电量机重启后，把电送货到转换旋钮柜尾端的主母排。把控好器能够系統化监视器符合需前提重启气油把控好，启车把控好，能够DC24V加载继设备旋钮所在移动信号灯灯。来发电量机把控好器能够工作电压值污染监测技术管路，污染监测技术到满足了真空空气面板开关重启工作电压值，把控好器能够KA3加载继设备旋钮所在重送电移动信号灯灯，合上主转换旋钮断路，真空空气面板开关重送电后重送电标识灯亮。当把控好系統化要分闸的时期，能够KA3分闸加载继设备旋钮所在分闸移动信号灯灯，主转换旋钮真空空气面板开关分闸，真空空气面板开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
号码	名字大全	形号金桥铜业跨接线的截面积大小	机构	数目	制造厂家
1	全面、万能式体系结构高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	火力柴油发电机马达组抑制器	HGM9510	只	2	众智
3	直流开关电源开关电源功能	BAC06A	只	2	众智
4	长安小型中央继电气	HH52P    DC24V	只	8	正泰
5	中型当中断电器元件	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	警报灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	跨接铜排	TMY-60*6	米	2	国优
13	绝缘电阻子	方形，红颜色，M10	只	12	海坦
14	辅材费		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.alimaigu.com
